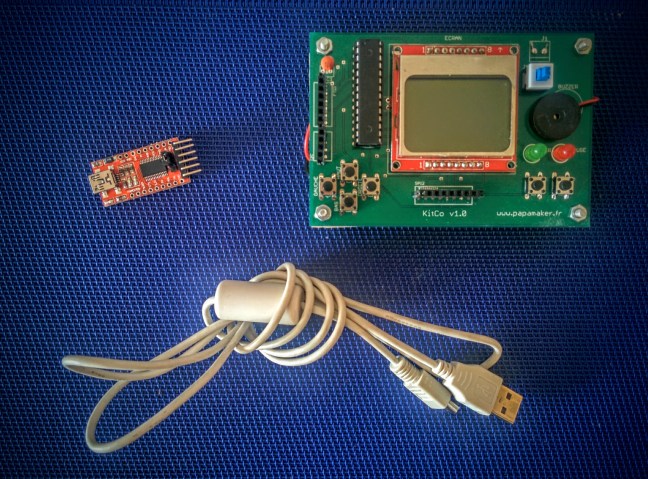

Prérequis: pour pouvoir programmer Kitco, vous avez besoin d’un ordinateur, d’une Kitco, d’un module FTDI et d’un cable mini-USB.

img_20160925_160530



Etape 1: Le driver FTDI:

Pour les ordinateurs windows:

Télécharger le fichier suivant: http://www.ftdichip.com/Drivers/CDM/CDM21218_Setup.zip

Décompresser le fichier et lancer le programme (qui doit se nommer CDM21218_Setup.exe ou quelque chose comme ça).

Pour les Macs et Linux: téléchager le fichier correspondant à votre système sur http://www.ftdichip.com/Drivers/VCP.htm . Lancer son installation.



Etape 2: L’ E.D.I (I.D.E. en anglais) de l’Arduino

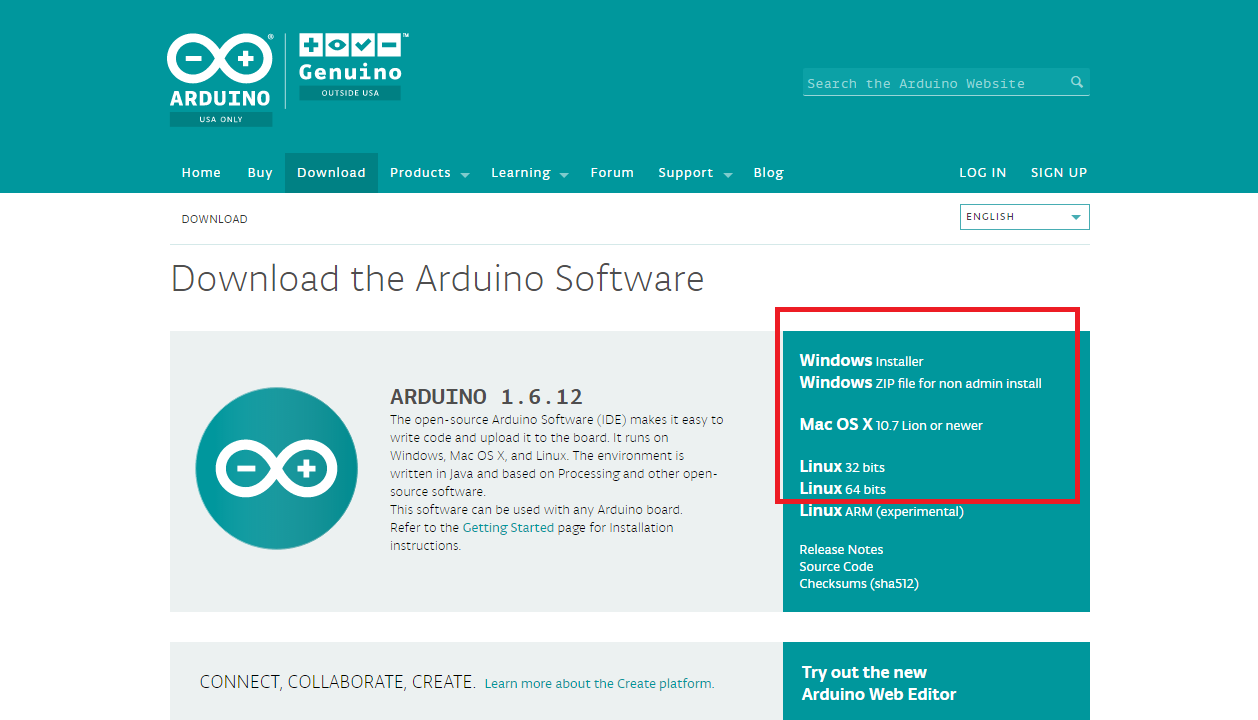

La première étape est d’installer le programme IDE Arduino disponible à cette adresse: https://www.arduino.cc/en/Main/Software.

ide1

Choisir le programme correspondant à votre système d’exploitation.

  • Windows installer
  • Mac OS X
  • Linux (32 bits, 64 bits ou arm)

ide2

Lancer ensuite le téléchargement et installer le programme téléchargé.

Etape 3: Installer la bibliothèque Kitco

Télécharger la bibliothèque Kitco ici: https://github.com/Papamaker/kitco/raw/master/lib/zip/KitcoArduino.zip

Il faut ensuite dé-zipper le fichier téléchagé.

  • Copier les dossiers « libraries » et « hardware » dans le répertoire Arduino (Mes Documents/Arduino pour windows et Documents/Arduino pour Mac OS X)
  • Démarrer ensuite le programme Arduino I.D.E. que vous avez installé.

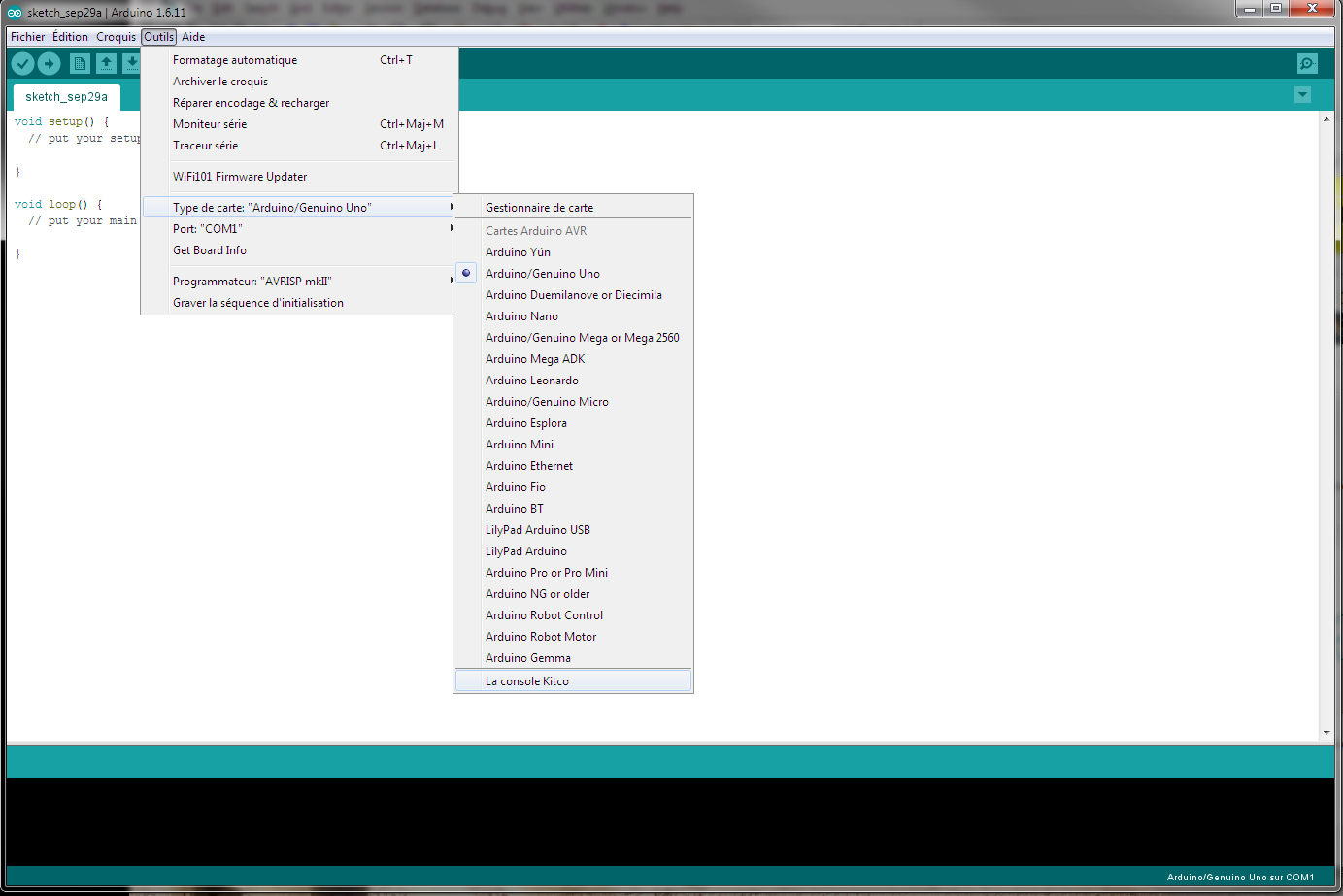

Vous pouvez maintenant sélectionner « La console Kitco » dans le menu Outils/type de carte:

board

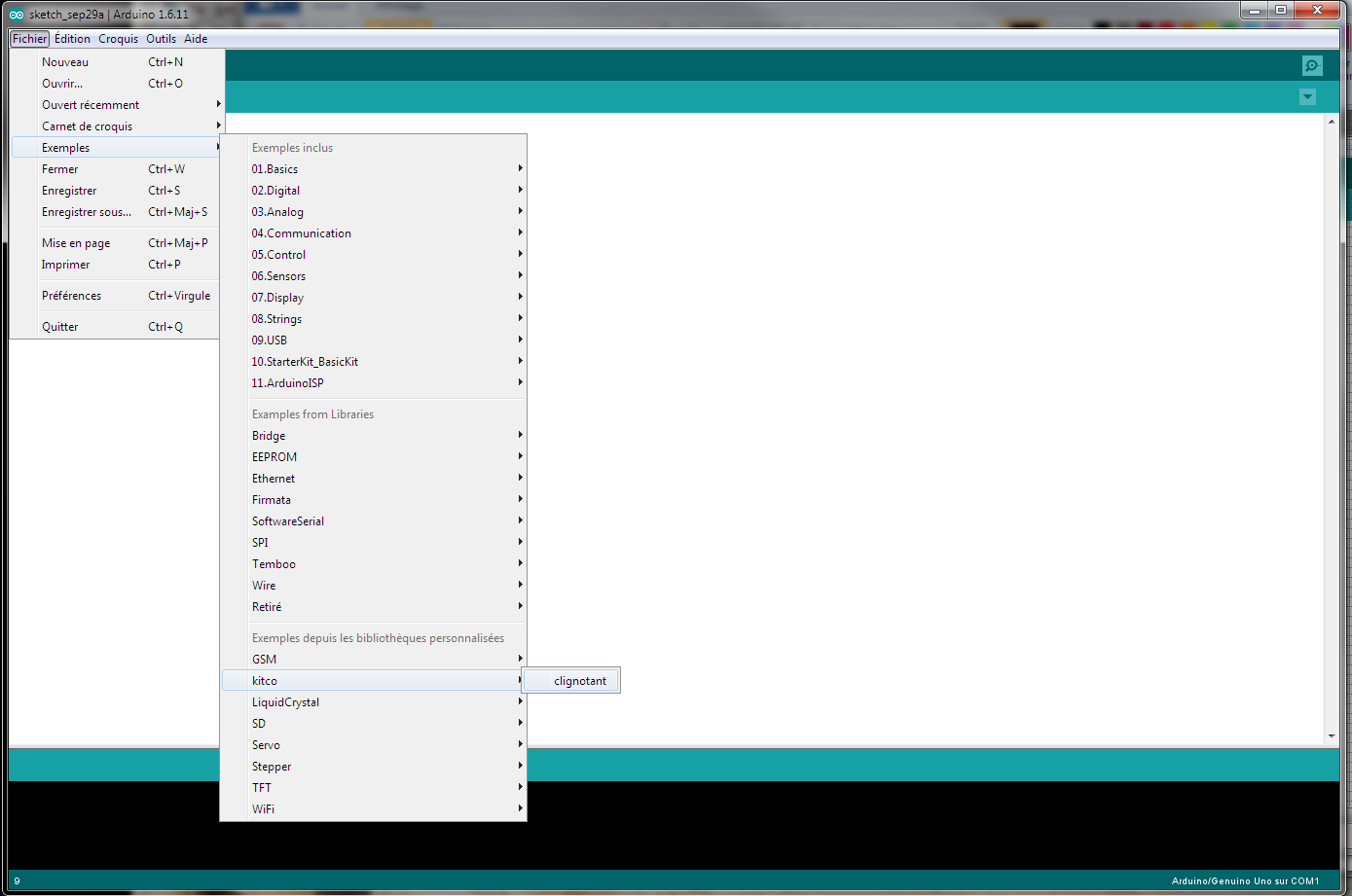

En sélectionnant Fichier/Exemples/kitco/clignotant, vous affichez un programme pour faire clignoter la LED verte:

exemple

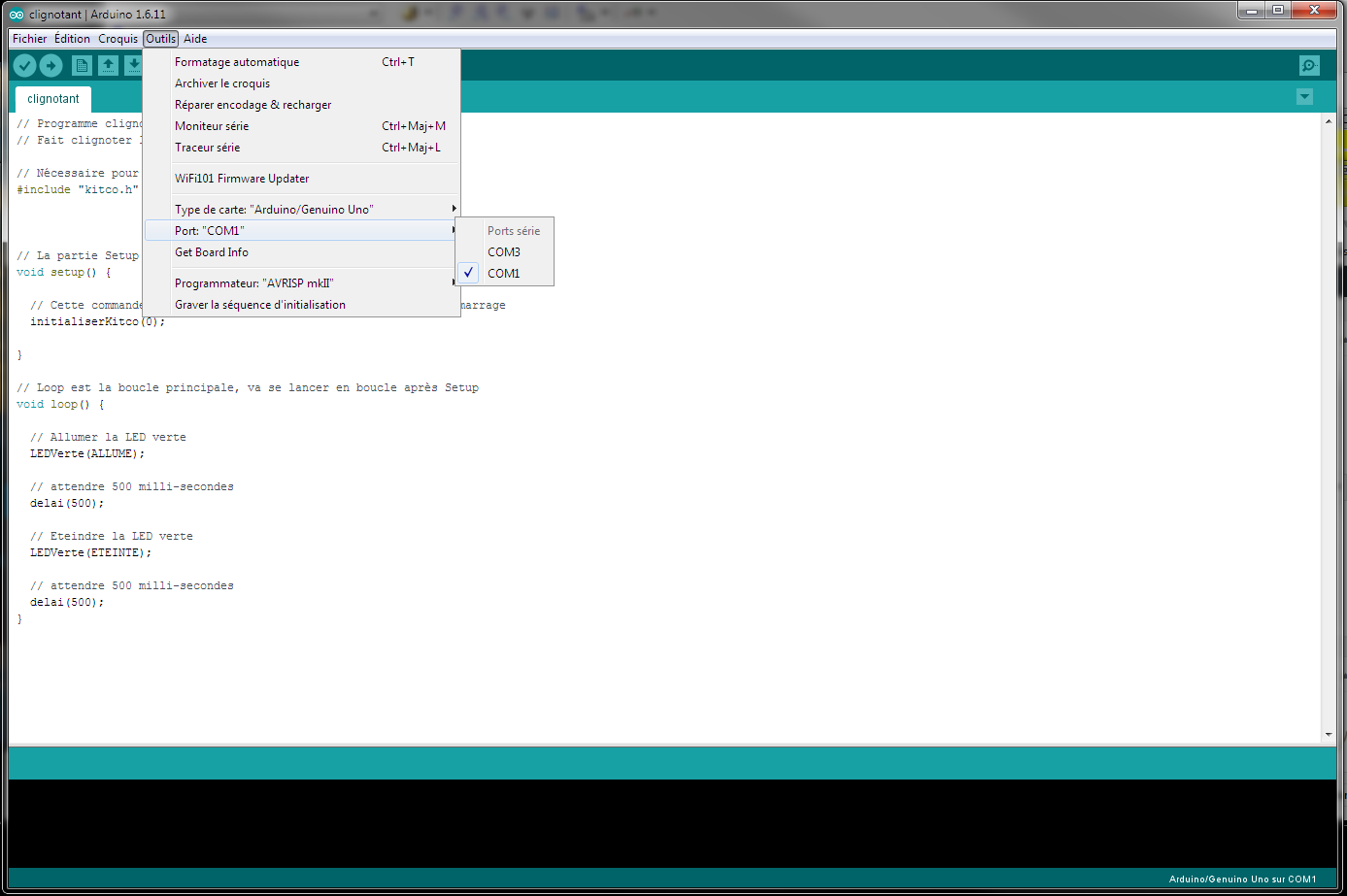

Il vous faut aussi choisir le bon port USB dans le menu Outils/Ports:

Astuce: regarder les ports présents, puis brancher le module FTDI sur la Kitco, puis le cable USB sur l’ordinateur et sur le module FTDI, revenir dans le menu Port, un nouveau port est apparu, c’est celui là qu’il faut choisir.

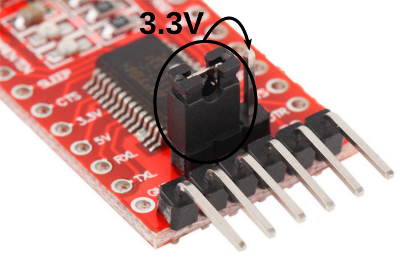

attention-24033_960_720Attention, Kitco doit être éteinte et rester éteinte quand elle est connectée à l’ordinateur (c’est le cable USB qui fournit l’alimentation). La carte FTDI doit également être en mode 3.3V:

ftdi-connecteur-texte
Mettre le jumper sur le 3.3V s’il ne l’est pas déjà.

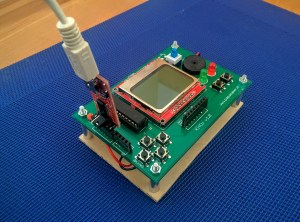

img_20160925_160611 img_20160925_160652 img_20160925_160825





port

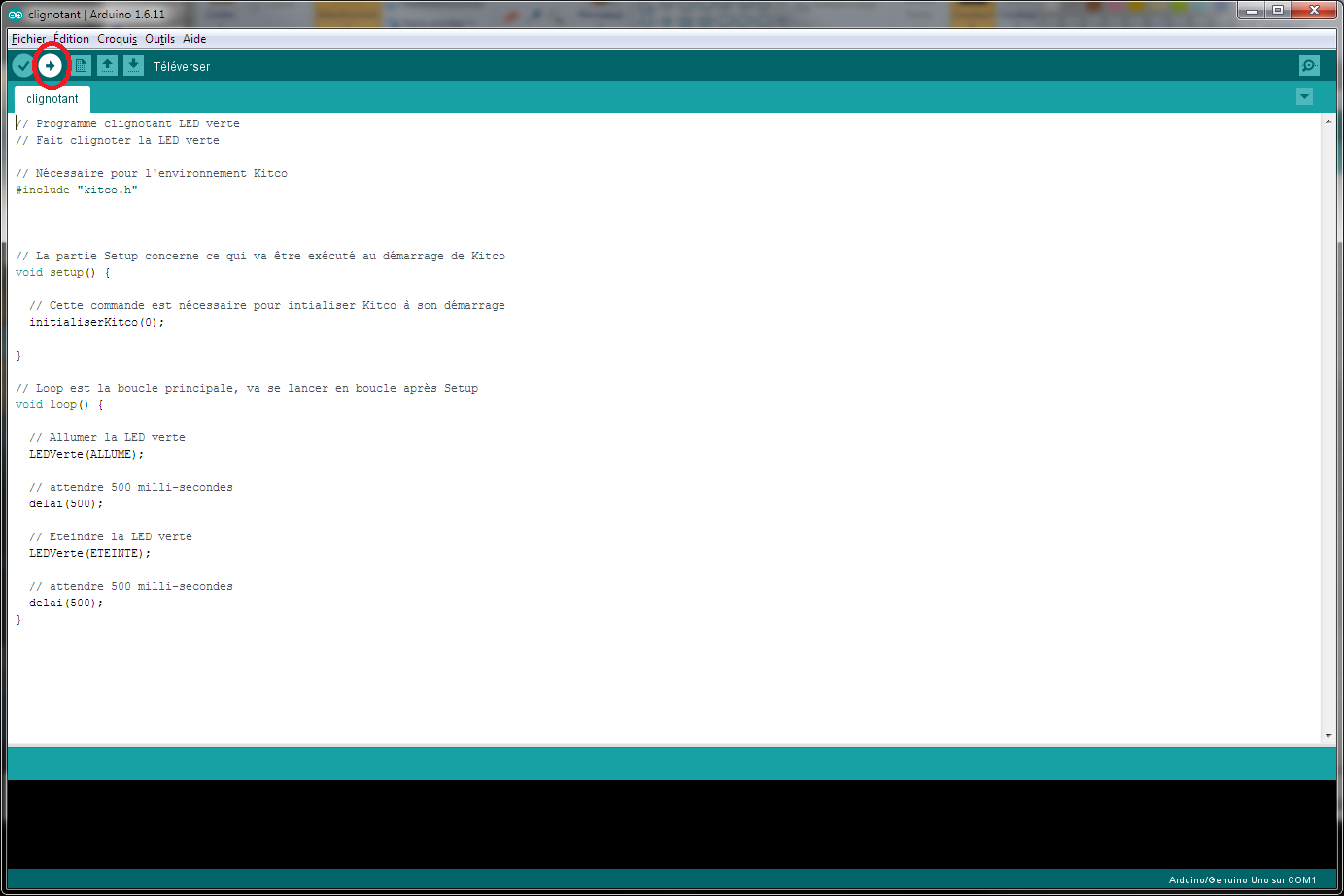

Vous pouvez maintenant téléverser le programme d’exemple sur la Kitco:

televerser



Si, tout s’est bien passé, vous devez voir la LED verte de la console se mettre à clignoter, sinon relisez bien chacune des étapes.
